JDeveloper Workshop Setup für BPMN und Enterprise Repository

Für den Handson-Workshop kann der JDeveloper sowohl innerhalb der VM, als auch im Gastsystem benutzt werden. Diese Beschreibung geht von einer Installation im Gastsystem aus, aber der JDeveloper in der VM verhält sich analog.
Für den Workshop benötigt werden die Plugins für SOA, BPM und das Enterprise Repository sowie die Server-Verbindungen zu Datenbank, Application Server und Repository.
Bei bestehender Internet-Verbindung und mit einem OTN-Account können die Plugins direkt aus dem JDeveloper heruntergeladen werden. Wichtig hierbei ist, die Proxy-Einstellungen zu beachten unter Tools|Preferences|Web Browser and Proxy.

Falls in diesem Dialog Änderungen vorgenommen werden, ist es wichtig den JDeveloper danach neu zu starten damit diese auch aktiviert werden.

Über den Menüpunkt Help|Check for Updates gelangt man in den entsprechenden Wizard. Hier 'Next' klicken.

Die korrekten Update-Center sind bereits voreingestellt. Die Workshop-Teilnehmer bekommen die Extensions mit den Kursunterlagen und können hier auch 'Install From Local File' auswählen (aktuell lassen sich die benötigten Jdeveloper-Erweiterungen auch manuell von OTN herunterladen).

Hier werden die folgenden Erweiterungen ausgewählt:
  • Oracle BPM Studio 11g
  • Oracle Enterprise Repository Adapter
  • Oracle Enterprise Repository Harvester
  • Oracle SOA Suite Composite Editor

Ein OTN-Account wird benötigt...

... und die neuen Erweiterungen werden angezeigt.

Ein Neustart ist notwendig.
Sind alle Erweiterungen installiert, können die Verbindungen eingetragen werden.

Über File|New|Database Tier lässt sich die neue Database Connection anlegen.

Hier werden die Verbindungsdaten eingegeben, über den 'Test Connection' Button lässt sich die Verbindung überprüfen.

Über View|Database|Database Navigator lässt sich die Verbindung im JDeveloper anzeigen.

Über View|Application Server Navigator gelangt man in die entsprechende Ansicht. Hier ist bereits der intgrierte WLS eingetragen. Auf Rechtsklick erscheint die Auswahl zum Anlegen einer neuen Verbindung.

Standalone Server ist bereits voreingestellt.

Jetzt wird der Name vergeben, z.B. SOABPM

Das Admin-Password wird benötigt (standardmässig 'welcome1', im Workshop 'Oracle123')

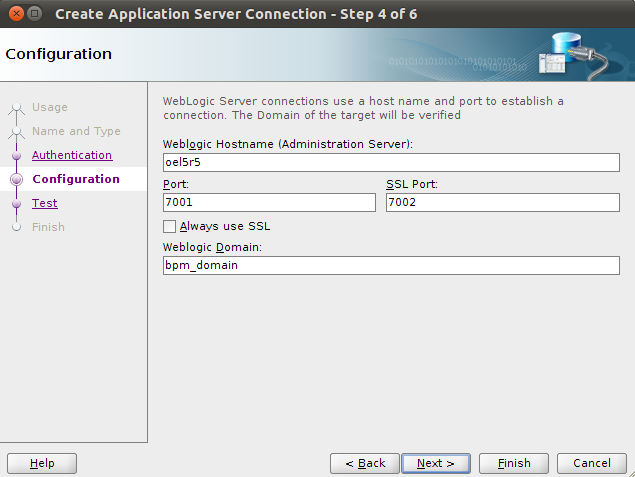

Hier sind die korrekten Zugangsdaten einzutragen. Für den Workshop sind dies oel5r5 als Hostname und bpm_domain als Weblogic Domain.

Wie gewohnt lässt sich die Verbindung hier testen und der Wizard mit Finish abschliessen.

Der Application Server wird daraufhin im Navigator angezeigt und kann jetzt aus dem JDeveloper genutzt werden.
Zum Abschluss wird noch die Verbindung zum Enterprise Repository benötigt.

Wiederum über File|New, dann über General|Connections kann die Oracle Enterprise Repository Connection ausgewählt werden.

Auch hier wieder die Parametereingabe (Password Oracle123) mit entsprechender Testmöglichkeit, die URL ist http://oel5r5:7101/oer.

Über View|Resource Palette können alle eingetragenen Verbindungen angezeigt werden.

Speicherzuteilung erhöhen

Für die Wizards der BPM-Extension benötigt der JDeveloper mehr Speicher, als für den reinen Java-Betrieb. Daher sollte ihm mehr RAM zugestanden werden, zu konfigurieren ist dies in der Datei (Windows)

d:\Oracle\Middleware\jdeveloper\jdev\bin\jdev.conf

Darin wird die Zeile mit dem Parameter AddVMOption  wie folgt geändert:

AddVMOption  -XX:MaxPermSize=512M

Nach einem Neustart steht dem JDeveloper dann auch das benötigte RAM zur Verfügung.


Damit ist das Basis-Setup für den Workshop abgeschlossen.

--> Nächster Schritt: BPMN Application und Project anlegen
